Сэндвич-панели для обшивки турбоблока ГПА

Описание
Референции
Документация

Цели проведения работ

Повышение эксплуатационной надежности ГПА;
Улучшение шумотеплоизоляционных характеристик ГПА за счет замены сэндвич- панелей укрытия (блок- бокса) на более эффективные бескаркасные панели;
Приведение внешнего вида ГПА к единому фирменному стилю ПАО «Газпром».

Было

Стало

Структура сэндвич-панелей

Исходная	Новая

Испытания отсеков ГПА-Ц-6,3

№ п/п	Продолжительность обогрева отсеков, ч:мин	Температура наружного воздуха, °С	Температура в отсеке двигателя ГПА №3 (с закрытыми зазорами), °С	Температура в отсеке двигателя ГПА(с открытыми зазорами) №4, °С
1	0:00	-2	-1	-1
2	0:15	-2	+7	+5
3	0:30	-2	+12	+8
4	0:45	-2	+13	+9
5	1:00	-2	+14	+9
6	1:15	-2	+15	+10
7	1:30	-2	+15	+10
8	1:45	-2	+16	+11
9	2:00	-2	+16	+12
10	2:15	-2	+17	+13
11	2:30	-2	+17	+14
12	2:45	-2	+18	+15

Выводы

Двигатель ГПА №3: Нагрев воздуха до 15 ºС – 1 час 15 минут, расход топливного газа – 56,25 м³/ч.;
Двигатель ГПА №4: Нагрев воздуха до 15ºС – 2 часа 45 минут, расход топливного газа - 123,75 м³/ч.
Время нагрева воздуха до 15 ºС в отсеке двигателя ГПА №4 больше, чем ГПА №3 на 1 час 30 минут, расход топливного газа больше на 67,5 м³/ч.

Было

Стало

Было

Стало

Было

Стало

Было

Стало

Мероприятия по улучшению конструктива сэндвич- панелей

Разработана система утепления каркаса укрытия снаружи и изнутри;
Изменен конструктив панелей крыши с целью исключения сварочных и малярных работ при производстве, что в свою очередь исключает риск появления коррозии;
Вся фурнитура (петли, замки, иллюминаторы, лючки, жалюзи), применяемая в конструкции элементов укрытия изготавливается из материалов, неподверженных коррозии;
С целью полного исключения зазоров между монтируемыми элементами (панели, двери) и каркасом укрытия введен уплотнительный профиль увеличенной высоты;
Разработаны и внедрены в производство панели увеличенной толщины S=60мм., S=80мм., S=100мм.

Планируемые улучшения

Замена замков на дверях с целью упрощения конструк-ции и повышения надеж-ности;
Замена иллюминаторов с целью снижения теплопотерь и повышения герметичности;
Применение регулируемых петель на дверях, с целью обеспечения более плотного прилегания дверных панелей;
Дооснащение жалюзи приводами и шиберными заслонками.

Экономический эффект за счет применения сэндвич- панелей

снижение теплопотерь через укрытие ГПА в два раза, за счет однородной монолитной структуры сэндвич-панели увеличенной толщины (60 мм) и устранения мостиков холода на стойках каркаса укрытий. (Ктп= 0,4 Вт/мхК на новых панелях, Ктп=0,8 Вт/мхК на существующих).
сокращение времени ремонта укрытия с 45 дней до 30 за счет максимальной заводской готовности комплекта сэндвич- панелей и 35% снижения их массы (отсутствие металлического каркаса в теле панели и уменьшение толщины листа наружной обшивки). Ремонт укрытия выполняется «под ключ», что так же снижает время нахождения ГПА в ремонте.
сокращение затрат на использование грузоподъемной техники при ремонте укрытия. Грузоподъемная техника применяется в течение 3-х дней только для монтажа крыши укрытия. В случае применения при ремонте укрытий каркасных панелей старой конструкции грузоподъемная техника используется в течение 20 дней.
за счет применения в конструкции сэндвич- панелей материалов не требующих покраски (гарантия 15 лет) отпадает необходимость их перекраски каждые 3-4 года.
сендвич- панели снижают шум на 5 Дб по сравнению с существующими панелями, требующими ремонта.
изначально изготавливаваются в соответствии с корпоративным стилем ПАО «Газпром»

Продукция ПАО «Козельский механический завод» в эксплуатации

КС Новопелымская ГТГ «Югорск»

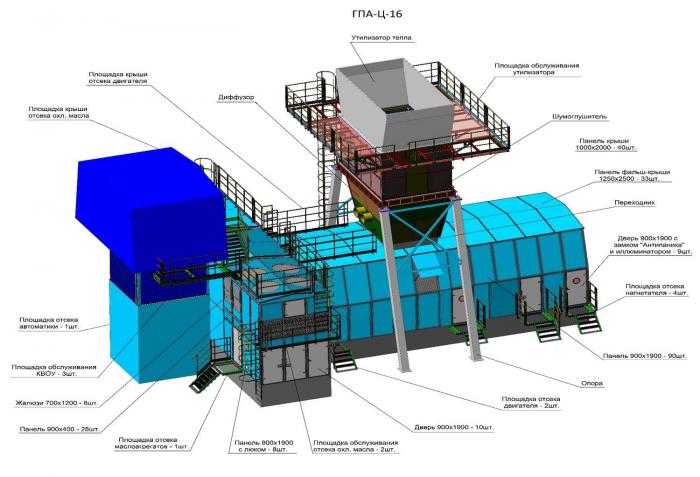

(Панели турбоблока ГПА-Ц-16)

КС Волхов ГТГ «Санкт-Петербург»
(Ремонт укрытия ГПА-Ц-6,3)

КС Октябрьская ГТГ «Краснодар»

(Ремонт укрытия ГПА-Ц-6,3)

КС Поляна ГТГ «Уфа»
(Ремонт укрытия ГПА-16Р)

Референции по программе ремонта укрытий ГПА объектов ПАО «Газпром»

№ п/п	Наименование продукции	Кол-во	Заказчик и тип ГПА	Год изготовления/ Мах наработка в часах
1	Сендвич -панели блок- бокса (турбоблока) ГПА-Ц-6,3	5	ООО «Газпром ПХГ» Кущевское УПХГ	2013-2015/18212
2	Лестницы и площадки обслу-живания ГПА-Ц-6,3	5	ООО «Газпром ПХГ» Кущевское УПХГ	2013-2015/18212
3	Сендвич -панели блок- бокса (турбоблока) ГПА-Ц-8	6	ООО «Газпром ПХГ» Касимовское УПХГ	2015/9544
4	Сендвич- панели КШТ ГПА-16Р	1	ООО «Газпром трансгаз Уфа» КС «Поляна»	2015/8682
5	Ремонт укрытия ГПА-Ц-6,3	16	ООО «Газпром трансгаз Краснодар» КС «Октябрьская», КС «Кущевская»	2016-2019/9256
6	Ремонт укрытия ГПА-Ц-16	3	ООО «Газпром трансгаз Самара» КС «Сызрань»	2019/2678
7	Ремонт укрытия ГПА-Ц-16	2	ООО «Газпром трансгаз Югорск» КС «Новопелымская»	2017-2018
8	Комплект сендвич-панелей для укрытия ГПА-Ц-6,3	4	ООО «Газпром трансгаз Саратов» (КС «Сторожевка», КС «Екатериновка»)	2018-2019
9	Ремонт укрытия (панели, лестницы и площадки) ГПА-Ц-8	1	ООО «Газпром ПХГ» Степновское УПХГ	2018
10	Комплект сендвич-панелей для ремонта укрытия ГПА-Ц-6,3	5	ООО «Газпром трансгаз Санкт-Петербург» (КС «Пикалёво», КС «Волхов», КС «Ржев»)	2019
11	Комплект лестниц и площадок обслуживания ГПА-Ц-6,3	5	ООО «Газпром трансгаз Санкт-Петербург» (КС «Пикалёво», КС «Волхов», КС «Ржев»)	2019
12	Комплект сендвич-панелей для ремонта укрытия ГПА-Ц-8	6	ООО «Газпром трансгаз Ставрополь» (ДКС-2)	2019
13	Комплект лестниц и площадок обслуживания ГПА-Ц-6,3	4	ООО «Газпром трансгаз Саратов» (КС «Сторожевка», КС «Екатериновка»)	2018-2019
14	Комплект сендвич-панелей для ремонта укрытия ГПА-Ц-16	2	ООО «Газпром трансгаз Чайковский» (КС «Гремячинская»)	2019
15	Ремонт укрытия ГПА-Ц-16	3	ООО «Газпром добыча Уренгой» (ДКС-2, ДКС-11, ДКС-12)	2019
16	Комплект сендвич-панелей для ремонта КШТ укрытия ГТК-10ИР	1	ООО «Газпром трансгаз Ухта» (КС «Грязовец»)	2019
17	Комплект лестниц и площадок обслуживания КШТ укрытия ГТК-10ИР	1	ООО «Газпром трансгаз Ухта» (КС «Грязовец»)	2019
