Резервуары (емкости) для нефтепродуктов
- Резервуары горизонтальные стальные для нефтепродуктов до 100 м3 и давлением до 0,07 МПа
- Емкости подземные горизонтальные дренажные номинальным объемом до 100 м3 включительно и внутренним давлением до 0,07 МПа
- Емкости и резервуары из нержавеющей стали до 100 м3
- Технология изготовления Резервуаров (емкостей) до 100 м3
- Описание
- Документация
Резервуары горизонтальные стальные для нефтепродуктов до 100 м3 и давлением до 0,07 МПа
 |
 |
Предназначены для хранения и слива светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси с водой), промывочной жидкости (растворы моющих средств), а также для аварийного сброса нефти и нефтепродуктов. Допускается применение резервуаров для хранения технической воды и неагрессивных продуктов с плотностью до 1500 кг/м3.
Материалы основных элементов емкости и резервуара - сталь листовая марки 09Г2С-6, 16ГС-6, 09Г2С-12, 16ГС-12 по ГОСТ 5520 [13] для климатического исполнения У, марки 09Г2С-8, 10Г2С1-8, 09Г2С-14, 10Г2С1-14 по ГОСТ 5520 [13] для климатического исполнения ХЛ, УХЛ.
Типовые объем и размеры резервуаров
|
Наименование показателей и единицы измерения |
Значение, мм |
|||||||||
|
1 |
2 |
|||||||||
|
Условный объем |
4 |
5 |
8 |
10 |
20 |
25 |
50 |
60 |
75 |
100 |
|
D (внутренний диаметр обечайки корпуса), мм |
1370 |
1900 |
1585 |
2220 |
2475 |
2760 |
2760 |
2760 |
3240 |
3240 |

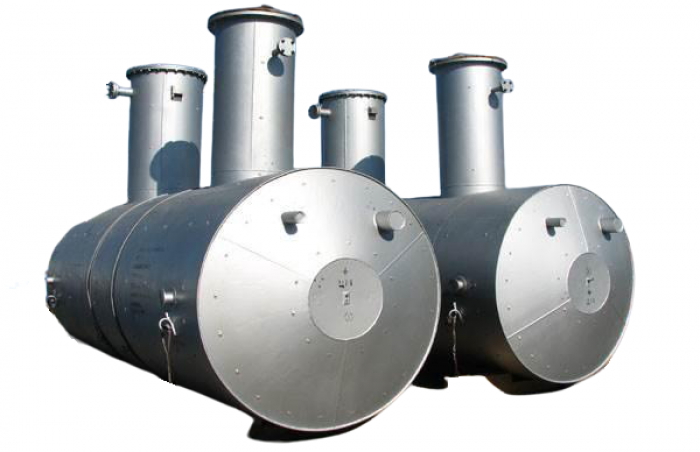

Емкости подземные горизонтальные дренажные номинальным объемом до 100 м3 включительно и внутренним давлением до 0,07 МПа
Предназначены для хранения и слива светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси с водой), промывочной жидкости (растворы моющих средств. Допускается применение емкостей для хранения технической воды и неагрессивных продуктов с плотностью до 1500 кг/м3.
Материалы основных элементов емкости и резервуара - сталь листовая марки 09Г2С-6, 16ГС-6, 09Г2С-12, 16ГС-12 по ГОСТ 5520 [13] для климатического исполнения У, марки 09Г2С-8, 10Г2С1-8, 09Г2С-14, 10Г2С1-14 по ГОСТ 5520 [13] для климатического исполнения ХЛ, УХЛ.
Типовые объем и размеры емкостей
|
Наименование показателей и единицы измерения |
Значение, мм |
|||||||
|
1 |
2 |
|||||||
|
Условный объем |
8 |
12,5 |
16 |
20 |
25 |
40 |
63 |
100 |
|
D (внутренний диаметр обечайки корпуса), мм |
2000 |
2000 |
2000 |
2400 |
2400 |
2400 |
3000 |
3200 |
Емкости и резервуары из нержавеющей стали до 100 м3
Предназначены для различных отраслей промышленности: нефтеперерабатывающей, химической (изготавливаются из технической нержавеющей стали), пищевой (изготавливаются из пищевой нержавеющей стали), а также для бытового использования (душевые баки, хранилища для питьевой или технической воды, масла и т.д.).
Номинальный объем емкостей и резервуаров до 100м3 включительно и внутренним давлением до 0,07 МПа.
Материалы основных элементов емкости и резервуара: от 0,8 до 8,0 мм. сталь листовая марки 12Х17, сталь 12Х18Н10, сталь 12Х18Н10Т и сталь 08Х17Н13М2Т, а также импортные аналоги AISI 430, 304, 321, 316Ti.
Типовые объем и размеры емкостей цилиндрических
|
№ п.п. |
Объем, куб м |
Диаметр, мм |
Длина, м |
Масса без опор, кг |
|
1 |
2,5 |
1500 |
1400 |
280 |
|
2 |
5 |
1900 |
2040 |
550 |
|
3 |
10 |
2220 |
3320 |
1100 |
|
4 |
25 |
2400 |
6600 |
2150 |
|
5 |
30 |
2400 |
7600 |
2650 |
|
6 |
40 |
2400 |
9600 |
3100 |
|
7 |
50 |
2800 |
9610 |
3700 |
|
8 |
60 |
2800 |
10600 |
4000 |
|
9 |
100 |
3240 |
9600 |
5400 |
Технология изготовления Резервуаров (емкостей) до 100 м3
|
Гидравлические гильотинные ножницы CNC HVR 3100х10мм
|
Участок лазерного раскроя на базе ROFIN - Диапазон обрабатываемых толщин:
|
Гибочный пресс DurmaZlar
|
Слесарно-сварочный участок
На слесарно-сварочном участке производится подсборка (сварка) обечаек, донышек и навесных элементов.
|
Вальцы трехвалковые Предназначены для изготовления обечаек. |
Установка колец жесткости Обеспечивает жесткость конструкции резервуара. |
Сборка донышек резервуара Внедрен тех. процесс изготовления конических неотбортованных донышек. |
Далее на слесарно-сварочном участке производится стыковка обечаек, приварка донышек и навесных элементов и полная сборка резервуара (емкости).
|
Сварочная каретка HIT-1CW для орбитальной сварки |
Сварка на вращателях с редуктором на рельсовом ходу Обеспечивает равномерное вращения изделия с заданной скоростью при сварке и контролируемую стыковку обечаек. |
Пример качества сварного шва Выше центральной желтой точки с применением сварочной каретки HIT. |
Малярный участок
На малярном участке в камере окраски производится грунтование и окраска внутренних поверхностей обечаек и полная окраска резервуара (емкости).
|
Грунтование и окрашивание поверхности резервуара (емкости) С целью защиты внутреннего и наружного покрытия резервуара (емкости) производится нанесение специального грунта и эмали для поверхностей, контактирующих с нефтепродуктами. |
Аппарат безвоздушной окраски С целью повышения качества наносимого лакокрасочного покрытия внедрен аппарат для нанесения грунта и эмали для поверхностей, контактирующих с нефтепродуктами. |
Сертификация системы менеджмента качества
Система менеджмента качества ПАО «Козельский механический завод» сертифицирована и соответствует требованиям стандартов ISO 9001:2008 и СТО Газпром 9001-2012 в отношении проектирования, разработки, производства, поставки и ремонта продукции, в том числе резервуаров (емкостей) горизонтальных стальных до 100 м3.
|
Сертификат |
Сертификат соответствия |
Сертификация резервуаров и емкостей
|
Сертификат соответствия |
Протокол № 16/07/00062 |
Таможенный союз |
