Выхлопные устройства (улитки)

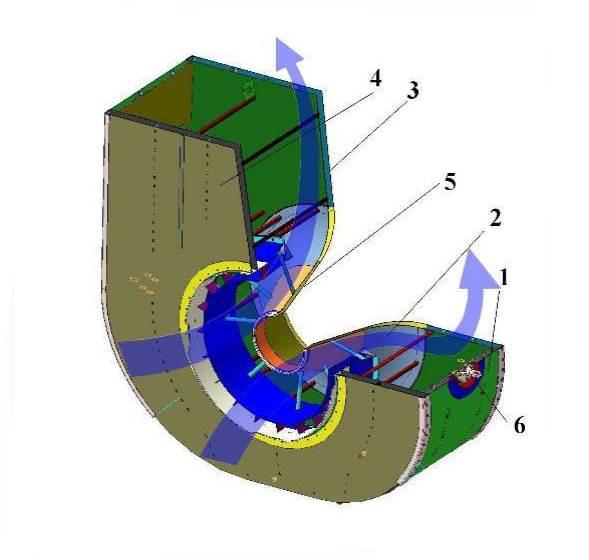

Выхлопное устройство (Улитка) для ГПА-Ц-6,3 (Ц8)

1 – корпус

2 – диффузор выхлопной

3 – кожух передний

4 – кожух задний

5 – конус наружный

6 – цапфа (2 шт.)

Особенностями конструкции улитки производства ПАО «КоМЗ» являются:

• Использование в качестве материала внутренней поверхности корпуса, а также диффузора стали нержавеющей 12Х18Н10Т толщиной 6 мм.
• Обечайки диффузора, организующие между собой направление потока выхлопных газов, выполнены методом штамповки, что позволяет значительно уменьшить количество сварных швов, сопротивление, а также повысить долговечность и стойкость конструкции.
• Наружная обшивка улитки выполнена из нержавеющей стали 12Х18Н10Т толщиной 2 мм. и крепится к корпусу на шпильках, что позволяет исключить температурные деформации.
• На фланце улитки установлен обтекатель, позволяющий исключить продув выхлопных газов в турбоблок.

1 – диффузор

2 – корпус

3 – фланец

4 – цапфа (4 шт.)

Улитка предназначена для плавного торможения и поворота потока выхлопных газов приводного двигателя НК-36 СТ с последующим выбросом их через выхлопное устройство в атмосферу.

Габаритные размеры, мм., не более:

Масса изделия не более 5650 кг.

1 – рама

2 – рама

3 – кожух

4 – цапфа (4 шт)

5 – корпус передний

6 – диффузор

7 – подвеска

8 – наружная обшивка

9 – корпус задний

10 – тяга опорная

11 – фланец
