Комплексные воздухоочистительные устройства (КВОУ)

Описание

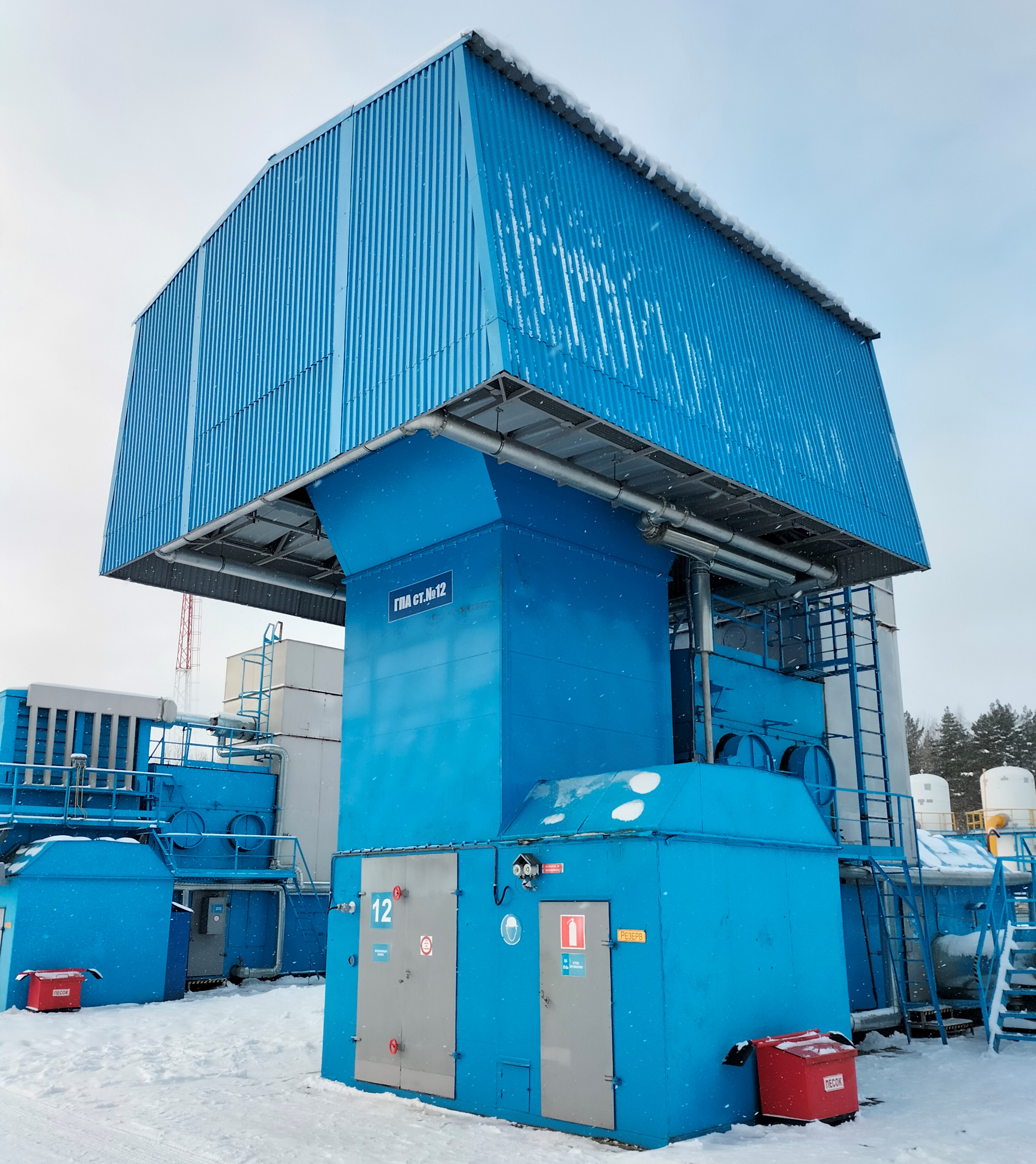

КВОУ-ЦН-40

КВОУ-ЦН-40 предназначено для очистки от пыли, атмосферных осадков и других механических включений циклового воздуха, подаваемого на вход газотурбинного двигателя газоперекачивающего агрегата ГПА-Ц-8Б (ГПА-Ц-6,3).

 ПАО «Козельский механический завод» изготавливает комплексные воздухо-очистительные устройства КВОУ-ЦН-40 и КВОУ-ЦН-60.

Наименование параметра

Значение

Расход воздуха при температуре 15 ºС и давлении 760 мм рт. ст., кг/с, не более

40

Габаритные размеры, мм, не более

   - длина

   - ширина

   - высота (от низа трапа)



6500

6500

4100

Масса, кг, не более

10500

Очистка циклового воздуха:

     двухступенчатая комбинированная:

     I ступень - циклонная

     II ступень - накопительная





мультициклоны

кассетные фильтры

Тип мультициклонов

противопоточный

Количество мультициклонов, шт.

1936

Количество фильтров

44

Пылеёмкость одного фильтра, г, не менее

610

Количество блоков очистки, шт.

22

Аэродинамическое сопротивление при температуре 15 ºС и давлении 760 мм рт. ст., Па (мм вод. ст.), не более:

- начальное

- конечное





550 (56,1)

900 (91,7)

Настройка байпасного клапана на открытие

регулируемая

Максимально допустимое, из условий прочности, разрежение в отсеках ВОУ, кПа, не более

3

Система подогрева циклового воздуха (СПЦВ):

- величина подогрева циклового воздуха, °С, не менее при

- расходе воздуха, кг/с, не менее

- температуре воздуха (в точке отбора), ºС, не менее



6

1,2

300

Начальная запылённость воздуха, мг/м3, не более:

 - среднегодовая

 - кратковременно (до 100 ч в год)



3

150

Остаточная среднегодовая запылённость очищенного воздуха, мг/м3,

в том числе с концентрацией пыли с размером частиц более 20 мкм

 0,3

0,03

Класс фильтрации воздуха по ГОСТ Р 51251 (по классификации Европейского стандарта DIN EN 779)

F8

Напряжение переменного тока в сети электроосвещения, В

220

Климатическое исполнение по ГОСТ 15150

У

Режим работы по ГОСТ 28775

базовый

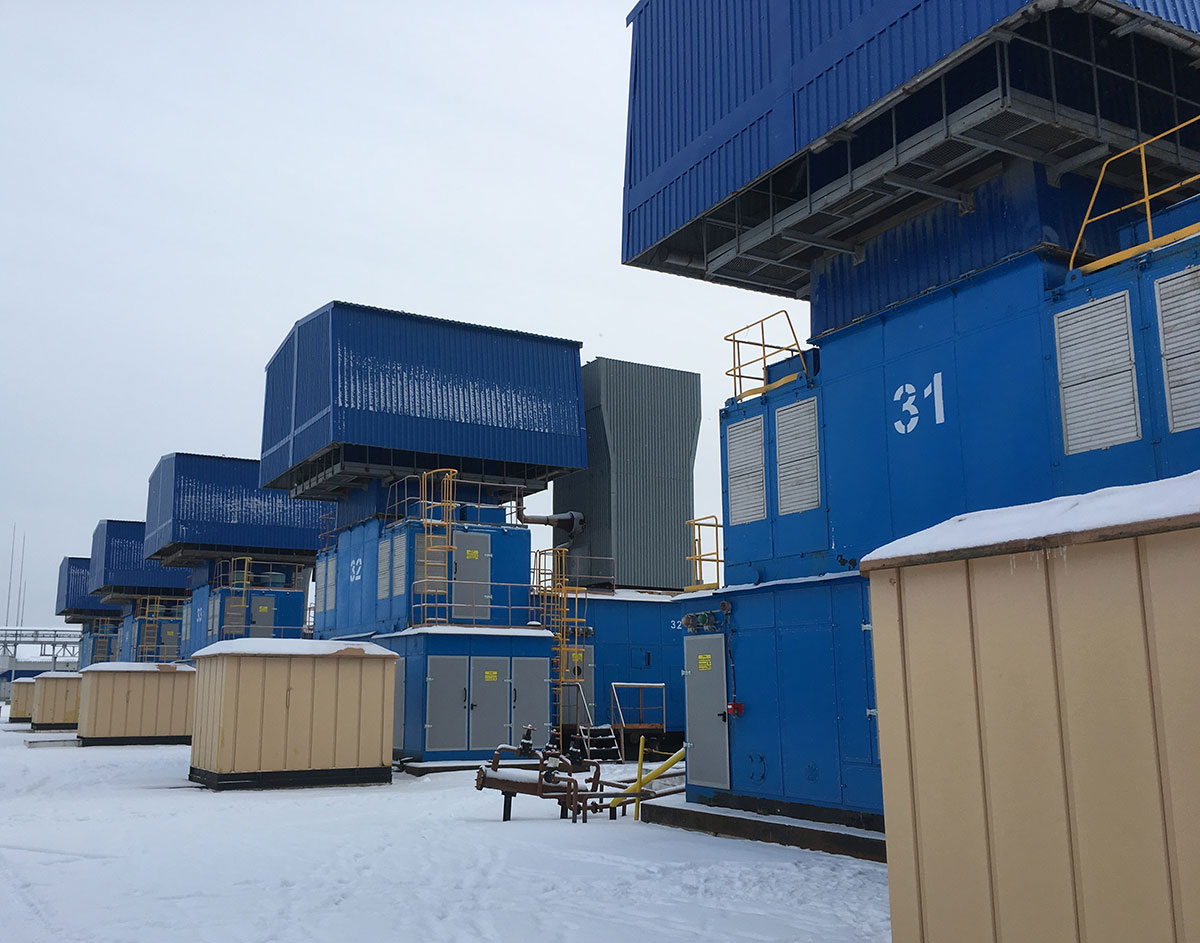

КВОУ–ЦН-60

КС «Ворсма»
Газпром Трансгаз Нижний Новгород

п/п

Основные технические данные

Наименование параметра

Значение

1

Номинальный расход воздуха при температуре 15°С и давлением ртст, кг/с, не более

58

2

Очистка циклового воздуха:

- предварительная;

-двухступенчатая, комбинированная

I ступень — циклонная;

II ступень - накопительная

Погодный колпак, мультициклоны противопоточные,

кассетный фильтр с влагоотделителем класса F8

3

Количество мультициклонов, шт

3344

4

Количество модулей циклонных МЦ-88, шт

38

5

Количество фильтров, шт

76

6

Аэродинамическое сопротивление при номинальном расходе воздуха, Па, не более

- начальное

- конечное



550

900

7

Байпасный клапан

с электроподогревом

8

Расход воздуха на систему подогрева циклового воздуха, кг/с, не менее

температура, °С, не менее

1,2

300

9

Габаритные размеры, мм, не более

- длинна

- ширина

- высота

9500

6500

4100

10

Масса, кг, не более

11200

Стойка мультициклонная

Корпуса пылесборников и воздухозаборников изготовлены из морозостойкого полимерного материала и представляют собой прочную герметичную конструкцию, не имеющую внутренних отливов, механических распорок, препятствующих прохождению потока воздуха, а также обеспечивающую возможность быстрой очистки, за счет применения быстросъемных накопительных лотков. Стойка мультициклонная изготавливается в 2-х модификациях, различающихся по количеству завихрителей: 264 или 336 шт., в зависимости от требований Заказчика, сами завихрители выполнены из морозостойкого полимерного материала и состоят из двух частей - конуса и завихрителя.

Силовой каркас стойки мультициклонной выполнен с помощью сварки из трубы прямоугольного сечения, в нем предусмотрены элементы для крепления стойки к каркасу ВОУ, а также элементы для подъема стойки при транспортировке и установке. Защитное покрытие силового каркаса выполнено методом горячего цинкования.

Воздухозаборник с каркасом ВОУ стыкуется через специальный фланец. Соединение обеспечивает подвижность, с целью компенсации вибрационных и тепловых нагрузок и герметичность, за счет применения эластичного морозостойкого уплотнителя специальной формы.

Вакуумное формование
(изготовление деталей блоков циклонных)

Ультразвуковая сварка
(сборка блоков циклонных)
