Применение сэндвич-панелей и водяной системы отопления

Снижение потребления топливного газа, за счет замены системы отопления на водяную позволяет отказаться от отбора горячего воздуха за компрессором и повышает его КПД.

Снижение  эксплуатационных затрат за счет экономии топливного газа после внедрения  1,7 млн. руб. в год с одного ГПА-Ц-16 (на основании расчета по объекту КС «Правохеттинская» ООО «Газпром трансгаз Югорск»).

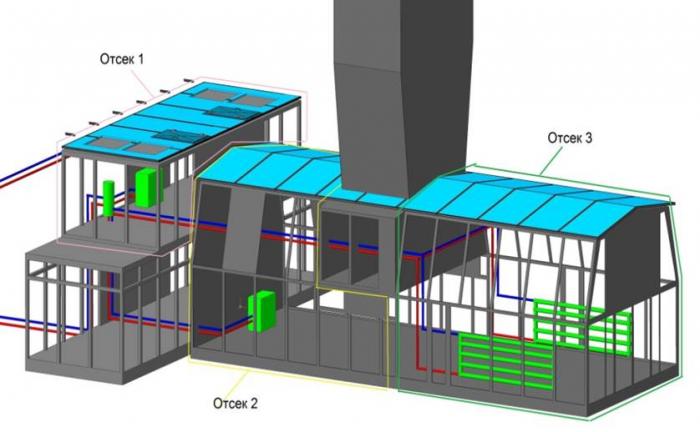

Отсек №1 (охлаждения масла)

• Агрегат отопительный АО2-3 (производительность по воздуху 2600 м³/ч, тепловая мощность 29 кВт, расход воды 1 м³/ч, сечение патрубков Dу32, падение температуры 95/70С) – 1 шт.
• Коллектор для котла Стандарт КК-32М/125/50/3 Askon – 1 шт.
• Циркуляционный насос: MAGNA1 32-40 G2", 180мм, 230 В Grundfos

Отсек №2 (отсек двигателя)

• Агрегат отопительный АО2-4 (производительность по воздуху 4000 м3/ч, тепловая мощность 48 кВт, расход воды 1,5м³/ч, сечение патрубков Dу32, падение температуры 95/70С) – 1 шт.

Отсек №3 (отсек нагнетателя)

• Радиатор биметаллический 1х2.5м. – 2 шт.
• Подвод к укрытию: Труба ВГП Dу50, внутр. разводка: труба ВГП Dу32
